รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น จีน
ชื่อแบรนด์: SUNTOR
ได้รับการรับรอง: FCC, CE, RoHS
หมายเลขรุ่น: CD15NMT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: โปร่ง
รายละเอียดการบรรจุ: กล่องพลาสติก
เวลาการส่งมอบ: 7-15 วัน
เงื่อนไขการชำระเงิน: T/T ตะวันตกสหภาพ Paypal
สามารถในการผลิต: 1,000 ชุด / เดือน
การปรับ: |
COFDM |
ช่วงความถี่: |
14281448MHz |
แบนด์วิธ: |
3เมกะเฮิร์ตซ์/5เมกะเฮิร์ตซ์/10เมกะเฮิร์ตซ์ |
พลังงาน RF: |
2W |
พลังงานไฟฟ้า: |
DC12V16V |
ขนาด: |
104 × 62 × 22 มม. |
การปรับ: |
COFDM |
ช่วงความถี่: |
14281448MHz |
แบนด์วิธ: |
3เมกะเฮิร์ตซ์/5เมกะเฮิร์ตซ์/10เมกะเฮิร์ตซ์ |
พลังงาน RF: |
2W |
พลังงานไฟฟ้า: |
DC12V16V |
ขนาด: |
104 × 62 × 22 มม. |

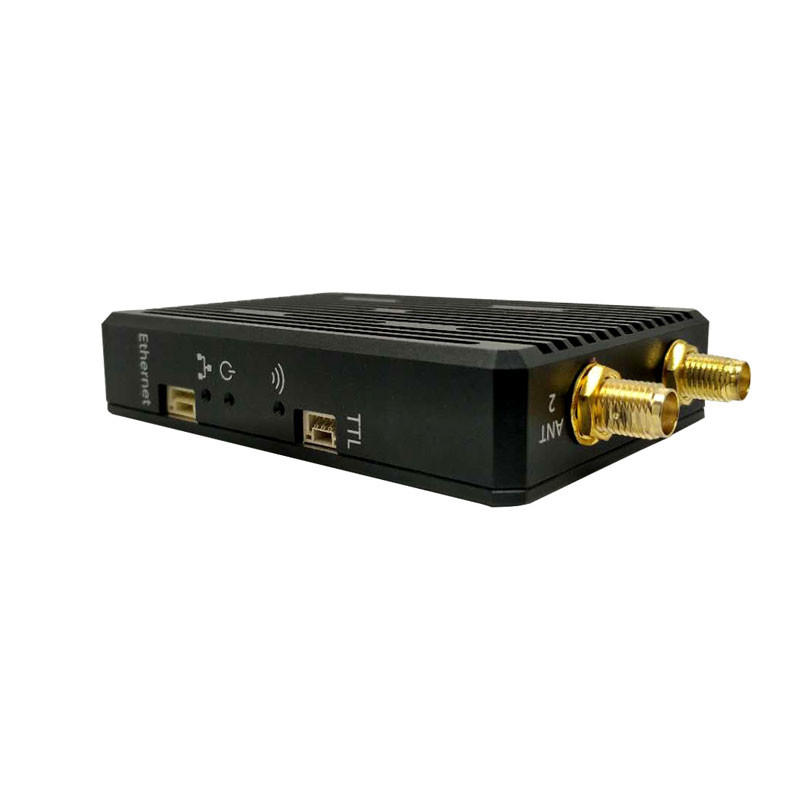

เครื่องส่ง COFDM แบบไร้สายสําหรับการส่งข้อมูลแบบแบบมาตรฐาน Ethernet และ TTL
CD15NMT เครื่องส่งและรับวีดีโอ Drone
การนําเสนอ
CD15NMT-mini เป็นอุปกรณ์ถ่ายทอดไร้สายขนาดเล็กและใช้งานใหม่ล่าสุดมันนําเทคโนโลยีการส่งสัญญาณไร้สาย TDD และการออกแบบแอนเทนเนียสองความหลากหลายเพื่อทําให้คุณภาพการส่งสัญญาณมั่นคงมากขึ้น. อุปกรณ์สามารถรองรับการส่งข้อมูลทางสองทางของข้อมูลเครือข่ายและข้อมูลลําดับ TTL ในเวลาเดียวกัน. การเชื่อมโยงข้อมูลสามารถปรับตามอัตราส่วนที่แตกต่างกันและอัตราการส่งข้อมูลของลิงค์ขึ้นและลิงค์ลง สามารถปรับปรุงได้ตามสัดส่วนนอกจากนี้ โมดูลมีความถี่สาม 2.4GHz / 1.4GHz / 800MHz สําหรับตัวเลือก
ลักษณะ
เทคโนโลยีการส่งสัญญาณไร้สาย TDD OFDM
อัตราความถี่ 800MHz,1.4GHz,2.4GHz
ขนาด 88x55x17mm น้ําหนัก N.W.: 110g N.W.: 140g ((รวมแอนเทนเน่)
อัตราการส่ง Duplex คือ 3-8Mbps
การสนับสนุนจุดต่อจุดและจุดต่อหลายจุดใน 1-4 TX ถึง 1RX หรือ 1TX ถึง 1-4 RX ตัวอย่างเช่น: เครื่องบินไร้คนขับ 3 เครื่องบินไร้คนขับ 1 เครื่องบินไร้คนขับ 1 เครื่องบินไร้คนขับ
การออกแบบแอนเทนเน่แบบหลากหลายแบบสองแบบ เพื่อให้คุณภาพการส่งสัญญาณมั่นคงมากขึ้น และความรู้สึกในการรับสูง
ระยะทางไกลมากกว่า 15 กิโลเมตรใน LOS, 200 เมตร-500 เมตรใน NLOS
พลังงาน RF ขั้นต่ํา 25dBm และการใช้พลังงาน TX 5W RX 5W
รองรับการออกวิดีโอ IP และข้อมูลลําดับ TTL สองทิศ
การใช้งาน
อุปกรณ์นี้สามารถนําไปใช้กับเทอร์มิเนลที่ไม่มีคนขับ เช่น เครื่องบินไร้คนขับ เครื่องบินไร้คนขับ เรือไร้คนขับ เรือไร้คนขับ และหุ่นยนต์ข้อมูลท่าเรือลําดับ TTL, รองรับการจําหน่ายพลังงานความดันสูง และสามารถนําไปใช้อย่างแพร่หลายในการส่งสัญญาณวีดีโอในเครือข่ายในสาขาของเครื่องบินไร้คนขับ, เรือไร้คนขับ, ยานบินไร้คนขับ, เครื่องบินเป้ารถร่มแรง, หุ่นยนต์และสาขาอื่น ๆ การควบคุมการส่งสัญญาณในขณะเดียวกัน, มันเหมาะสําหรับการใช้งานพกพา, เหมาะสําหรับบุคลากรบังคับการกฎหมายในสถานที่สถานที่ช่วยเหลือโครงการทหาร เช่น กองทัพเรือ กองทัพอากาศ กองตํารวจ และกองทัพอาวุธ
อุปกรณ์เสริม
ปริมาตร
| เครื่องไร้สาย | |
| ระยะความถี่ | 14281448MHz |
| ความกว้างแบนด์วิธ | 3MHz / 5MHz / 10MHz |
| การปรับปรุง | QPSK / 16QAM / 64QAM |
| มี ความ สัมผัส |
-108dBm@3MHz -106dBm@5MHz -103dBm@10MHz |
| อัตราข้อมูล | สูงสุด 30Mbps แบ่งปันโดยทุก Node |
| พลังงาน RF | 2W |
| โหมดการเข้า | จุดต่อจุด/ จุดต่อหลายจุด |
| ระบบ | |
| Port ซีเรียล | 3 Port RS232 ที่มีระดับความสําคัญ |
| Port Ethernet | 2 ท่าเรือที่มีโหมด Internal Bridge |
| ความปลอดภัย | การเข้ารหัส AES128 |
| พลังงาน |
DC12V16V 10W (เครื่องรับ) 12W (เครื่องส่งสัญญาณ) |
| อินเตอร์เฟซ | |
| แอนเทนนา RF | SMA × 2 |
| อินเตอร์เฟซ Port ซีเรียล | 9Pin ZH1.5mm (RS232 × 3) |
| อินเตอร์เฟซ Ethernet 1 | 4Pin ZH1.5mm × 1 |
| อินเตอร์เฟซ Ethernet 2 | เครื่องเชื่อม RJ45 × 1 |
| อินเตอร์เฟซเสียง | 4Pin ZH1.5mm × 1 |
| ไฟฟ้าเข้า | XT30PW เพศชาย × 1 |
| สภาพร่างกาย | |
| ขนาด | 104 × 62 × 22 มม. |
| น้ําหนัก | 142 กรัมต่อหน่วย |
