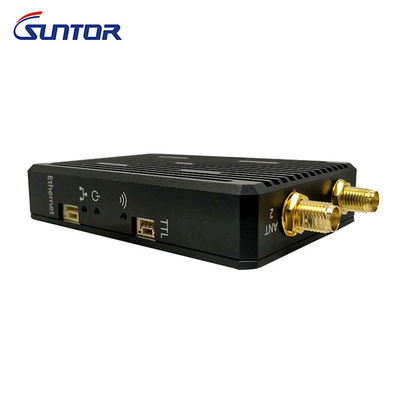

CD15NMT-mini 15KM 800MHz 1.4GHz Drone Video Link Radio 100g น้ําหนักเบา ขนาดเล็ก

Product Details

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Suntor

ได้รับการรับรอง: CE

หมายเลขรุ่น: CD15NMT-มินิ

Payment & Shipping Terms

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: contact us

รายละเอียดการบรรจุ: กล่องบรรจุ

เวลาการส่งมอบ: ใน 12 วัน

เงื่อนไขการชำระเงิน: ที/ที

สามารถในการผลิต: 5,000 ชิ้น / เดือน

Get Best Price
Contact Now
Specifications
แสงสูง:

.4GHz Drone Video Link Radio

,

800MHz Drone Video Link Radio

,

Drone Video Link CE ได้รับการอนุมัติ

ความถี่:
800MHz,1.4GHz,2.4GHz
ระยะการส่ง:
15KM
อินเตอร์เฟซ:
พอร์ตเครือข่าย + TTL
แบนด์วิธ:
3/5/10/20MHz
กำลังส่ง RF:
2W
ขนาด:
88*55*17 มิลลิเมตร
ความถี่:
800MHz,1.4GHz,2.4GHz
ระยะการส่ง:
15KM
อินเตอร์เฟซ:
พอร์ตเครือข่าย + TTL
แบนด์วิธ:
3/5/10/20MHz
กำลังส่ง RF:
2W
ขนาด:
88*55*17 มิลลิเมตร
Description
CD15NMT-mini 15KM 800MHz 1.4GHz Drone Video Link Radio 100g น้ําหนักเบา ขนาดเล็ก

100 กรัม น้ําหนักเบาขนาดเล็ก 15KM 800MHz 1.4GHz Drone Video Link Radio





1รายละเอียดรวดเร็วของ Drone Video Link Radio



ความถี่ในการทํางาน:800MHz1.4GHz2.4GHz800MHz1.4GHz2.4GHz800MHz1.4GHz2.4GHz



ความกว้างแบนด์วิทไร้สาย: 3/5/10/20MHz



รูปแบบเครือข่าย: จุดต่อจุด จุดต่อหลายจุด



พลังการส่งไร้สาย: 5W



ระยะทางการส่งจริง: 15KM



อินเตอร์เฟซ:การออกวิดีโอ IP และข้อมูลลําดับ TTL สองทิศ



น้ําหนัก: 110 กรัม





2. คําอธิบายของเครื่องวิทยุ Drone Video Link



CD15NMT-mini เป็นอุปกรณ์ส่งสัญญาณไร้สายขนาดเล็กและทํางานล่าสุดเทคโนโลยีการส่งสัญญาณไร้สาย TDDและการออกแบบแอนเทนเนียแบบหลากหลายเพื่อให้คุณภาพการส่งสัญญาณมั่นคงมากขึ้น



อุปกรณ์สามารถรองรับการส่งทางสองทางของข้อมูลเครือข่ายและข้อมูลลําดับ TTLสายเชื่อมข้อมูลสามารถปรับตามอัตราส่วนที่แตกต่างกัน และอัตราการถ่ายทอดสายเชื่อมข้อมูลแบบอัพลิงค์และดาวน์ลิงค์ สามารถปรับตามสัดส่วน



นอกจากนี้ โมดูลมีความถี่สาม2.4GHz/1.4GHz/800MHz สําหรับตัวเลือก. อุปกรณ์สามารถนําไปใช้กับเทอร์มินัลที่ไม่มีคนขับแบบฉลาด เช่น เครื่องบินไร้คนขับ UAV เรือไร้คนขับ เรือไร้คนขับ และหุ่นยนต์ข้อมูลท่าเรือลําดับ TTL, รองรับไฟฟ้าแรงกดไฟฟ้าขนาดใหญ่





3รายละเอียดเครื่องวิทยุ Drone Video Link



โมดูล
เครื่องจักร RF ความถี่ 2.4G ((2401.5-2481.5MHz) 1.4G ((1427.9-1447.9MHz) 800M(806-826MHz)
พลังงาน RF 25dBm±2
  ความรู้สึกในการรับ 2.4G ((1Mbps):20MHz -99dBm 10MHz -102dBm5MHz -104dBm 3MHz -106dBm1.4G ((1Mbps):10MHz -103dBm 5MHz -106dBm 3MHz -108dBm800M(1Mbps):10MHz -103dBm 5MHz -106dBm 3MHz -108dBm
แอนเทนนา แอนเทนนาคู่ ประเภท SMA
Port ซีเรียล TTL *1 อัตราเบี้ย 115200
พลัง การใช้ พลังงานพลังงาน 5 วอลต์ การบริโภคสูงสุดใน 850mA±15%
9 ~ 13V ไม่จําเป็น
อุณหภูมิการทํางาน -25°C~60°C
ระบบ จุดกลาง การเลือกโน้ตกลาง สายพานใด ๆ ในเครือข่ายสามารถตั้งค่าเป็นสายพานกลาง
  อัตรา หน่วยขั้นตอนกลางจะรับ/ส่งอัตราการแบ่งปันข้อมูลทั้งหมดในขณะเดียวกัน
จาก Node พิกัด Qty Ethernet Nodes N≥2 สูงสุด 16 จุดการเข้า
การสื่อสาร สล็อป Node ทั้งสองที่ต้องถูกส่งต่อผ่าน node กลาง
ทุกหน่วยสนับสนุนโหมด unicast และ broadcast
อัตรา ทุกหน่วย slave และหน่วยกลางแบ่งแบนด์วิดานทํางานในทิศทางเดียว การตั้งค่าลิงค์ล่างสูงสุด (แบนด์วิดาน 20M, อัตราการทํางานถึง 30M)และการตั้งค่า Uplink ที่สูงสุด (ความกว้างแบนด์ 20M), อัตราจะถึง 26M).
การปรับพลังงานอัตโนมัติ การสนับสนุนการปรับปรับความแรงส่งของโอนการเข้าถึง node

โปรแกรม

การปรับปรุง

OTA การปรับปรุงในท้องถิ่นและทางไกล
เครื่องไร้สาย ป้องกันการแทรกแซง การกระโดดความถี่ รองรับการกระโดดความถี่อัตโนมัติในช่วงความถี่
การตั้งค่าการส่งต่อ   เลือกการส่งต่อตามข้อมูลที่นําไป
รูปแบบการส่ง ระบบส่ง

การส่งแอนเทนเนียเดียว การรับแอนเทนเนียเดียว / แอนเทนเนียเดียว

การส่งสัญญาณ, การรับแอนเทนน์คู่

การเชื่อมโยงข้อมูล การสื่อสารข้อมูล master-slave สองทิศ การปรับอัตราแบบไดนามิก โดยใช้ข้อมูลไร้สาย
การเข้าถึง PTP; PTMP
ความกว้างแบนด์วิธ 2.4GHz 3MHz/5MHz/10MHz/20MHz
1.4GHz 3MHz/5MHz/10MHz
800MHz 3MHz/5MHz/10MHz
อัตรา   หน่วยเดียวรองรับถึง 30Mbps, อัตราการกระจายระบบเฉลี่ยที่ปรับตัว
การเข้ารหัส

รองรับการปรับแต่งผู้ใช้งาน layer 2 การเข้ารหัสเพื่อปิด

และการเข้ารหัส (ZUC, SNOW3G, AES สามตัวเลือกการเข้ารหัสเป็นตัวเลือก)

การปรับปรุง   QPSK, 16QAM, 64QAM
ความช้า ระยะเวลาอากาศ ความช้าจากการถ่ายทอด node-central node < 10 ms
การช้าเริ่มต้น การช้าในการเริ่มต้นของ node entral/slave node < 15s
การเริ่มต้นเครือข่าย เวลา < 1 นาที



4ลักษณะของเครื่องวิทยุ Drone Video Link

  • เทคโนโลยีการส่งสัญญาณไร้สาย TDD OFDM
  • อัตราความถี่ 800MHz1.4GHz2.4GHz
  • ขนาด 88x55x17mm น้ําหนัก N.W.: 110g N.W.: 140g ((รวมแอนเทนเน่)
  • อัตราการส่งแบบ Duplex คือ 3-8Mbps
  • การสนับสนุนจุดต่อจุดและจุดต่อหลายจุดใน 1-4 TX ถึง 1RX หรือ 1TX ถึง 1-4 RX ตัวอย่าง: เครื่องบินไร้คนขับ 3 เครื่องบินไร้คนขับ 1 เครื่องบินไร้คนขับ
  • การออกแบบแอนเทนน์แบบหลากหลายแบบสองตัว เพื่อให้คุณภาพการส่งสัญญาณมั่นคงมากขึ้น และความรู้สึกในการรับสูง
  • ระยะทางไกลมากกว่า 15 กิโลเมตรใน LOS, 200 เมตร-500 เมตรใน NLOS
  • พลังงาน RF ที่ต่ําสุด 25dBm และการบริโภคพลังงาน TX 5W RX 5W
  • รองรับการออกวิดีโอ IP และข้อมูลลําดับ TTL สองทิศ
  • อัตราการส่งสายพานิดาลิงค์อัพลิงค์และดาวน์ลิงค์ สามารถปรับสัดส่วนได้ ((2D3U,3D2U,4D1U)
  • ความกว้างแบนด์แบบเลือก ((3MHz/5MHz/10MHz/20MHz)



5การใช้เครื่องวิทยุ Drone Video Link



     สามารถนําไปใช้อย่างแพร่หลายในการส่งสัญญาณวีดีโอในเครือข่ายในสาขาของ Drone, เรือไร้คนขับ, ยานไร้คนขับ, เรือบิน, เครื่องบินเป้าหมาย, ร่มแรง, โรบอต และสาขาอื่น ๆการส่งสัญญาณควบคุมในขณะเดียวกัน มันเหมาะสําหรับการใช้งานพกพา เหมาะสําหรับบุคลากรบังคับการกฎหมายในสถานที่ วิดีโอ forensics การจัดจําหน่ายฉุกเฉิน สถานที่ช่วยเหลือ โครงการทหาร เช่น กองทัพเรือ กองทัพอากาศตํารวจและกองทัพ.



CD15NMT-mini 15KM 800MHz 1.4GHz Drone Video Link Radio 100g น้ําหนักเบา ขนาดเล็ก 0





6.FAQ



Q1. ฉันสามารถมีตัวอย่างสั่งซื้อเครื่องวิทยุ Drone Video Link?

A1: ใช่ เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมผสานก็ยอมรับได้



ถามที่ 2 แล้วเวลานําไป?

A2: ตัวอย่างต้องการ 5-7 วัน, เวลาการผลิตจํานวนมากต้องการ 1-2 สัปดาห์สําหรับปริมาณการสั่งซื้อมากกว่า



Q3. คุณมี MOQ จํากัดใด ๆ สําหรับเครื่องวิทยุ Drone Video Linkการสั่งซื้อ?

A3: MOQ ต่ํา, 1pc สําหรับการตรวจสอบตัวอย่างมี



Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?

A4: เรามักส่งโดย DHL, UPS, FedEx หรือ TNT โดยทั่วไปใช้เวลา 3-5 วันในการมาถึง การส่งทางอากาศและทางทะเลยังเป็นตัวเลือก



Q5. จะพิมพ์โลโก้ผมได้มั้ยเครื่องวิทยุ Drone Video Link?

A5: ใช่. กรุณาแจ้งเราอย่างเป็นทางการ ก่อนการผลิตของเราและยืนยันการออกแบบครั้งแรกบนพื้นฐานของตัวอย่างของเรา
