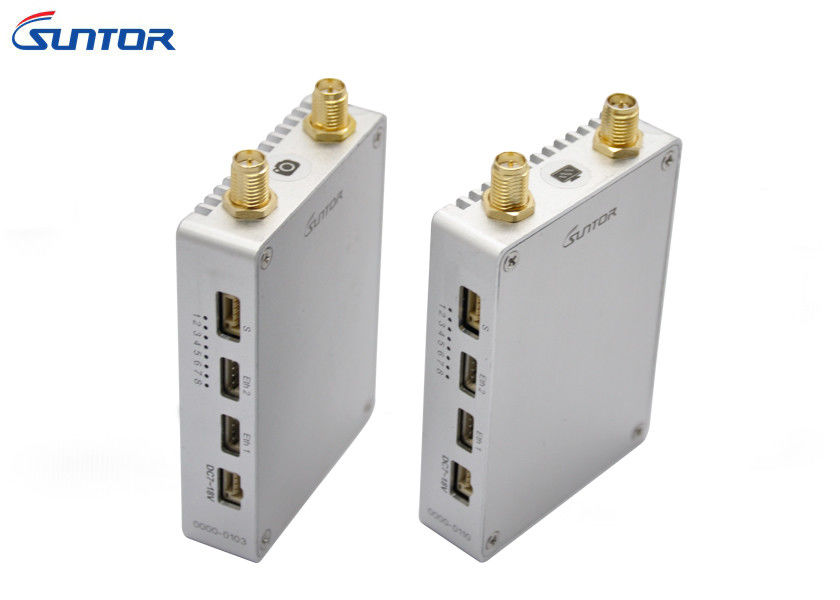

เครื่องบินดาวน์ลิงค์ UAV Data Link 1080p 1000mW Full HD ระบบวิดีโอดิจิตอล

แผ่นข้อมูลจำเพาะ

คู่มือการใช้

บทนำ

ST10NPT เป็น 1080p Video Transmission ที่ได้รับการอัพเดท เมื่อเปรียบเทียบกับรุ่นก่อนหน้า ST10NPT เข้ากันได้กับระบบ Pixhawk และ Futaba RC และพลัง TX เป็น 1000mw มันไม่เพียง แต่รองรับการส่งสัญญาณวิดีโอ แต่ยังรองรับการส่งข้อมูล

สำหรับวิดีโอ ST10NPT รองรับกล้อง IP ทุกรูปแบบอินพุตวิดีโอสูงสุดถึง 1920 * 1080 @ 60fps และเอาต์พุตยังสูงถึง 1920 * 1080 @ 60fps หน่วยกราวด์ติดตั้งเสาอากาศรอบทิศทาง 7db (มาตรฐาน) ระยะการส่งข้อมูลที่มีประสิทธิภาพมากกว่า 10km; และถ้าใช้กับเสาอากาศทิศทาง 10db (กำหนดเอง) ระยะการส่งข้อมูลที่มีประสิทธิภาพจะมากกว่า 14km

ข้อมูลจำเพาะ:

• วัสดุ: โลหะผสมอลูมิเนียม
• ขนาด (การควบคุมภาคพื้นดิน): TX / RX 68 × 48x15 (มม.)
• น้ำหนัก (การควบคุมภาคพื้นดิน): TX / RX 98g
• อินพุตวิดีโอ: อีเธอร์เน็ต
• รูปแบบวิดีโออินพุตที่เข้ากันได้: IP ทุกรูปแบบ, สูงสุด 1920 * 1080P @ 60
• รูปแบบผลลัพธ์: 640 * 480p @ 30 @ 60,1280 * 720p @ 30 @ 60,1920 * 1080p @ 60
• พารามิเตอร์ RF: 2.4GHz, FCC รับรอง
• อินเทอร์เฟซ (หน่วยพื้นดิน): LED, สวิตช์ไฟ, อีเธอร์เน็ตคู่, พอร์ตอนุกรม (TTL / SBUS / PPM / 232), พอร์ตพลังงาน
• อินเทอร์เฟซ (หน่วยท้องฟ้า): LED, สวิตช์ไฟ, อีเธอร์เน็ตคู่, พอร์ตอนุกรม (TTL / SBUS / PPM / 232), พอร์ตพลังงาน
• พลังงาน (การควบคุมภาคพื้นดิน): อินพุตไฟ DC DC12V (DC7-18V)
• การใช้พลังงาน: TX / RX 4Watts
• ระยะการส่ง (กลางแจ้ง): ด้วยเสาอากาศรอบทิศทาง 5db (มาตรฐาน), ระยะการส่งมากกว่า 10km, พร้อมเสาอากาศทิศทาง 10db (กำหนดเอง), ระยะการส่งมากกว่า 14km
• ความล่าช้าในการส่งออก: 15-30ms
• ความถี่แบนด์: 2.402GHz-2.482GHz
• โหมดการปรับ: TDD-COFDM
• การบีบอัด: HEVC การแพร่ภาพโทรทัศน์ความละเอียดสูง
• อุปกรณ์ที่รองรับ: PC
• อินเทอร์เฟซข้อมูล: อินเตอร์เฟซการส่งข้อมูล UART
• การเข้ารหัสการสื่อสาร: การเข้ารหัส 256 บิต
• อุณหภูมิ: -45 ℃ -80 ℃

นิยามอินเตอร์เฟส

1. ส่วนต่อประสาน RF

RF: SMA มาตรฐานเพื่อเชื่อมต่อกับสายอากาศหรือ สายป้อน เสาอากาศ

2. พอร์ตอีเธอร์เน็ต

3. กำลังไฟฟ้าเข้า

4. พอร์ตอนุกรม :: H 1.0mm 5P

รายการแพคเกจ
