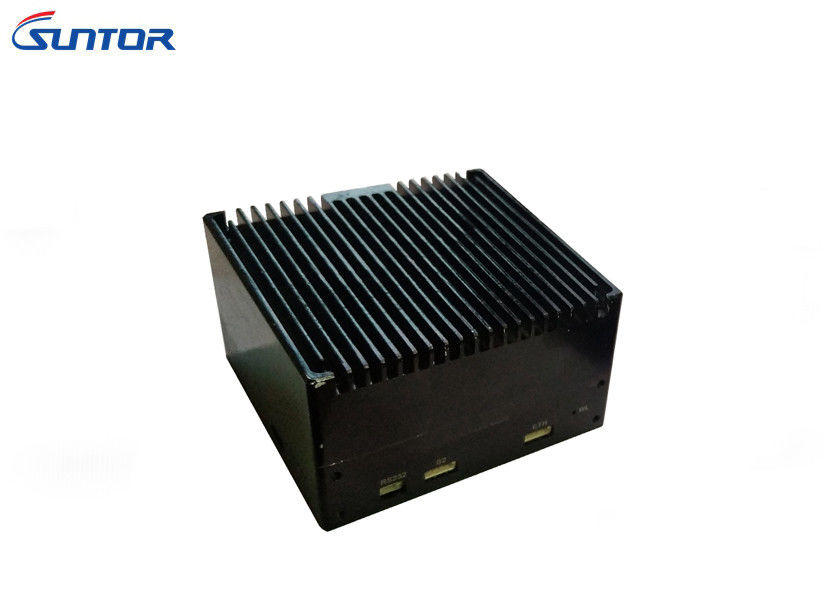

เครื่องส่งสัญญาณ COFDM ไมโครเวฟสีดำแบบ Full HD, Mini UAV Video Transmitter 20km LOS Range

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เซินเจิ้น จีน
ชื่อแบรนด์: SUNTOR
ได้รับการรับรอง: FCC, CE, RoHS
หมายเลขรุ่น: ST100HPT
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องพลาสติก
เวลาการส่งมอบ: 7-15 วัน
เงื่อนไขการชำระเงิน: T/T ตะวันตกสหภาพ Paypal
สามารถในการผลิต: 1,000 ชุด / เดือน
ข้อมูลรายละเอียด
ทำงานปัจจุบัน: ≤1A @ 12V การประกัน: 12 เดือน
แรงดันทำงาน: กำลังไฟเข้า XT30 (DC7-18V) การเข้ารหัสวิดีโอ: H.264 + H.265 + TS สตรีม
อินพุตวิดีโอ: HDMI / SDI อัตราส่วนความคมชัด: สูงสุด 1920 * 1080 60P
อีเธอร์เน็ต: 10 / 100BaseT, Auto-MDI / X ความถี่: 2.4Ghz
แสงสูง:

drone transmitter and receiver

,

drone wireless video transmitter


รายละเอียดสินค้า

เครื่องส่งสัญญาณ COFDM ไมโครเวฟสีดำแบบ Full HD, Mini UAV Video Transmitter 20km LOS Range

แผ่นข้อมูล

บทนำ

ST100HPT เป็น mini HD Video และระบบส่งข้อมูลแบบสองทาง COFDM สำหรับ UAV พัฒนาเทคโนโลยีการเข้ารหัสและถอดรหัส CABAC (H.264 + H.265) เพื่อให้ได้ Utra-high resolution (1080P), ทางไกล (อากาศสู่พื้นดิน (100-120km) และการส่งสัญญาณล่าช้าน้อย (15-30ms) ระบบรองรับสอง การสื่อสารทาง (ข้อมูลและภาพ) ความละเอียดวิดีโอที่ปรับได้เอาต์พุตบิตเรทด้วยซอฟต์แวร์ TPlayer สามารถรับรู้การถอดรหัสแบบนุ่มนวลที่มีความล่าช้าต่ำในขณะที่ผลิตภัณฑ์ SUNTOR รุ่นนี้มีขนาดเล็กน้ำหนักเบาการบริโภคต่ำเสถียรภาพสูงและความไวสูง เหมาะสำหรับสภาพแวดล้อมต่าง ๆ ของการใช้งานที่แตกต่างกัน

คุณสมบัติ

  • ความละเอียดวิดีโอ Full HD 1920 * 1080P
  • การปรับ TDD-COFDM
  • สัญญาณมีเสถียรภาพ
  • อินพุต HD-SDI / HDMI
  • แบนด์วิดธ์ที่ปรับได้ 2/4/6 / 8MHz
  • ช่วง 100 ถึง 200km บน UAV
  • อินพุตเสียงสเตอริโอที่สมดุล
  • พลังงาน RF 3 วัตต์
  • ออกอากาศแบบเรียลไทม์
  • ความล่าช้าต่ำ 15-30ms
  • พัดลมระบายความร้อนสองตัวในตัว
  • การส่งและรับเสาอากาศสองครั้งเพื่อเพิ่มความไว

พารามิเตอร์

ความถี่ 2.4GHZ (2.400-2.482GHz)
ไร้สายป้องกันความผิดพลาด แก้ไขข้อผิดพลาด Baseband แบบไร้สาย FEC ไปข้างหน้า / แก้ไขวิดีโอ MPEG Super Error
กำลังส่ง RF 3 วัตต์ (อากาศสู่พื้นดิน 100-120km)
การใช้พลังงาน TX: 15 วัตต์ / RX: 8 วัตต์
แบนด์วิดธ์ 4/2 / 6 / 8MHz
ความแอบแฝง ≤15-30ms
เสาอากาศ 2T2R
TX: 5db (เสาอากาศ Omni)
RX: 12db (เสาอากาศ Omni)
Video Color Space ค่าเริ่มต้น 4: 2: 0 / ตัวเลือก: 4: 2: 2/4: 4: 4
รูปแบบการบีบอัดวิดีโอ AVC เพิ่มฟีเจอร์ H.265 สตรีม TS (รองรับการสตรีมโค้ดสนับสนุน)
การเข้ารหัสช่องทางการสื่อสาร WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK)
โหมดส่งกำลัง จุดต่อจุด
ระยะการส่ง อากาศสู่พื้นดิน 100-120km
เวลาเริ่มต้น 25s
ฟังก์ชั่นสองทาง

รวมลิงก์หลาย ๆ วิทยุไว้ในลิงก์เดียวเพื่อส่งและรับ

รองรับ SBUS / PPM / TTL

ลิงก์เวลาที่สร้างใหม่ ≤1s
การปรับ TDMA ดาวน์ลิงก์ QPSK / อัปลิงค์ BPSK
แหล่งจ่ายไฟ DC 7-18V

อินเตอร์เฟซ

(อินเทอร์เฟซเดียวกันบน TX & RX)

1. 1080P / 60 HDMI Mini RX (ตามคำขอ SDI)
2. พอร์ต Ethernet 100Mbps
3. พอร์ต Ethernet แปลงเป็นพอร์ตอนุกรม TTL (รองรับ TCP / UDP)

4. พอร์ตอนุกรม RS232

(ระดับไฟฟ้า 12V, ทนแรงดันไฟฟ้าพัลส์ 3000V เป็นเวลา 60 วินาทีและการป้องกันไฟฟ้าสถิตย์)

5. พอร์ตอนุกรม RS422 / 485

(ทนต่อแรงดันไฟฟ้าพัลส์ 3000V เป็นเวลา 60 วินาทีและการป้องกันไฟฟ้าสถิตย์)

6. พอร์ตอนุกรม SBUS / PPM สำหรับการขยายแอปพลิเคชัน
7. พอร์ต S2 เสียง (Trumpet) สำหรับการขยายแอปพลิเคชัน
8. กำลังไฟฟ้าเข้า XT30 (DC7-18V)
9. เสาอากาศ SMA RF
ไฟแสดงสถานะ ตัวบ่งชี้อินพุต / เอาต์พุต HDMI
การส่งและรับตัวบ่งชี้ WL
ตัวบ่งชี้คณะกรรมการวิดีโอ
อำนาจ
การออกแบบลักษณะที่ปรากฏ เทคโนโลยีซีเอ็นซี / เปลือกอลูมิเนียมอัลลอยด์คู่ที่มีการออกแบบกันน้ำ
อุณหภูมิ อุณหภูมิในการทำงาน: -40 ° C ~ 85 ° c
อุณหภูมิในการเก็บ: -55 ° C ~ 100 ° c
มิติ TX: 76x73x44 มม
RX: 76x73x23 มม
น้ำหนัก TX: 251g, RX: 146g
